BT5026

主要特色

◼ 输入电压范围：9V至100V

◼ 3A主开关栅极驱动

◼ 可编程调节欠压锁存

◼ 电流模式控制

◼ 电阻调节最大频率为1Mhz

◼ 外部同步频率

◼ 多功能过流保护模式

◼ 可编程软启动

◼ 可编程最大占空比

◼ 可编程延时主开关和钳位开关间隔

◼ 热保护

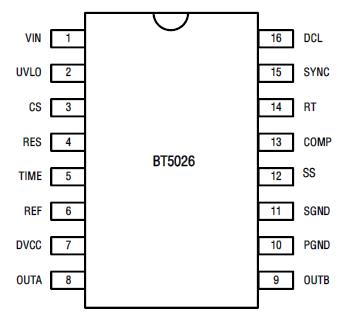

◼ 采用TSSOP16封装(4.40mmx5.00mm)

◼ 精准5V电压源

应用范围

◼ 服务器电源

◼ 锂电池管理

◼ 高效率DC-DC电源

◼ 汽车工业电源

BT®5026 通过有源钳位复位技术优化电流模式控制器的所有功能。相比于常规绕组和RDC钳位技术，有源钳位方案具备更高的效率和功率密度。BT5026 提供两个驱动输出，一个主控制开关（OUTA）和一个有源钳位复位开关（OUTB）。驱动控制开关可以应用在PMOS 和NMOS 两种类型场合。可实现8V 到100V 的宽输入电压。辅助功能包括——最大占空比调节，欠压锁存，周期性峰值电流限制，可编程延时打嗝模式，斜坡补偿，软启动，精准电压源，温度保护等。同时提供一个最大可同步1MHz 频率I/O 口。

更多详情请参阅PDF说明文档：

download: BT5026
