BT5981

主要特色

◼ 2.7V至42V输入电压范围

◼ 1.2A、65V内置DMOS功率管

◼ 低静态电流:

— 睡眠模式140uA

— 工作模式350uA

◼ 重载工作在边界模式

◼ 轻载工作在低纹波突发模式

◼ 最小负载<满载的0.5%(典型值)

◼ VOUT通过外部电阻设置

◼ 无第三绕组、光耦器件

◼ 内置补偿和软启动

◼ 输出短路保护

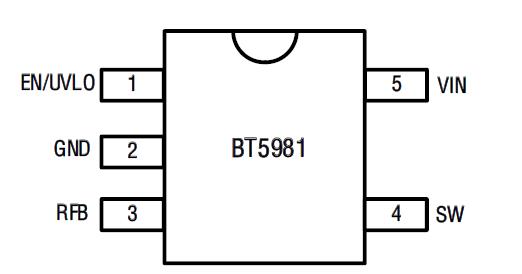

◼ 封装形式SOT23-5

应用范围

◼ 工业、医疗、自动化领域适用的电源

◼ 隔离型辅助/内务处理电源

简要描述

BT5981 是一款微功率隔离反激式开关电源芯片。无需第三方绕组和光耦，采用原边电压反馈控制输出电压。输出电压通过一个外部电阻设置，并且通过内置补偿电路和软启动减少外部器件。低纹波突发模式通过最小化输出纹波保证系统的高效率。SOT23-5 封装中集成了1.2A、65V 功率DMOS 管以及所有高压电路和逻辑管理电路。BT5981 输入电压范围2.7V 至42V，并且可以传输6W 功率至隔离端。内置电路、边界模式及低纹波突发模式使芯片使用简便。

更多详情请参阅PDF说明书：

download: BT5981
